рисунки на спицах

[дрюс]

нашел интересную ссылку:
http://www.ladyada.net/make/spokepov/index.html

забавная штукенция плата на колесо, на плате 30 светодиодов, несложная логика. при вращении колеса получается изображение.
все в "открытом коде", то есть доступны схемы распайки, можно скачать программы для прошивки.
там же можно купить готовые киты

есть ссылка на проект с переделкой, позволяющей отображать частоту вращения, а значит можно запрограммировать и на отображение скорости http://disk.tom.ru/fpp3pn4

[Казак]

весьма забавно.

[eXon]

че-то я не всосал: там светодиоды в нужный момент что ли загараются? или как?

[Moguta]

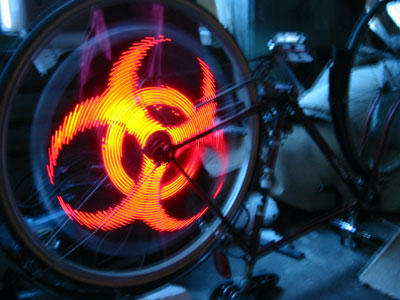

хочу BIOHAZARD...

[дрюс]

че-то я не всосал: там светодиоды в нужный момент что ли загараются? или как?

да, именно в нужный момент то есть на колесе одна планка светодиодов. точнее от одной до 3-х

[@Kolibas]

это можно сказать баян) виш в чом проблема.. рисунок получается только на определённой скорости вращения. если больше или меньше то получаеца голематья.

[Hendrix]

SpokePOV works kinda like a cross between a LED 'propellor clock' and a bike odometer. Like the odometer, there is a hall effect sensor and a magnet. Every time the magnet passes by the sensor, the sensor sends a pulse to a microcontroller. The microcontroller counts the time between pulses and uses that information to turn on the LEDs so that as the wheel rotates, the LEDs are always lit in the same location. Because the LEDs are really bright we see a streak when they move. Since they're moving really fast, the pattern of LEDs ends up looking like a persistent/enduring image. Thats why its called "persistence of vision", or POV for short.

Как я понимаю, там эта проблма решена:есть датчик скорости по типу велокомпа(ну и стоит 99 баксов).
Зазеркалил все основное:
ftp://tigra.tomsk.ru/velo/upload/SpokePOV/

[Nikolay]

Синхронизация то там должна быть. Другое дело что один оборот колеса = ~2м поездки, у меня подозрение что картинка получится немного не такая, как на перевернутом велике. Чтобы красиво получилось надо несколько линеек диодов ставить.

[cy4ka]

колибас не пытайся выпендриться, ты не умнее всех.

[Петрович]

Написано: "persistence of vision", т.е. инерция зрительного восприятия.
Значение времени инерции зрительного восприятия у нормального человека от 0,03 до 1 секунды. Пусть среднее значение будет 0,5 с. Критическая частота мерцания, а в нашем случае вращения составляет 2 Гц, т.е. два оборота в секунду. Это соответствует скорости 3,14*26*0,0254*2*60*60 = около 15 км/ч.
Так что даже в прогулочном темпе все будет красиво и эффектно.
А схему коммутации по сигналу синхронизации с магнитного датчика любой умелец смастырит на коленке.
Интересно, что Вадим скажет?

[Hendrix]

Если 3 планки светодиодов скоммутировать, то телевизор можно сделать цветной.

[@Kolibas]

колибас не пытайся выпендриться, ты не умнее всех.

вообщето "датчик скорости" на этих хреновинах всегда отсутствовал. и если я ошибся это не значит что сумничал.
з.ы. когда ты уже самоутвердишся...

[Цоцо]

колибас не пытайся выпендриться, ты не умнее всех.

з.ы. когда ты уже самоутвердишся...

Судя по всему - никогда.

[cy4ka]

думайте чо хотите) или целуйтесь со своими ильниньями.

[Dmitry K]

Просматривая наличие велов на http://velostrana.ru/,увидел в наличии наборчики для вот этих самых рисунков. 4 варианта-надписи и рисунки за 250-350 руб.
Ближе никто не видал?
