Изобретаю Пилосипед

[ЭлектроЧел]

Решил преобрести усиленный обод и прочные спицы, что бы в дальнейшем не было проблем со спицами.

когда нить всё равно ченить случится )

ну без этого ни как. вот как случится, тогда и посмотрим.

[ЭлектроЧел]

Ну что как продвигается фото давай, с подробностями, заинтриговал.

Фото скоро сделаю:) пока только багажник поставил и жду пока колесо сделают. вел пока ни чем не отличается от обычного:)

[ЭлектроЧел]

Помниться был тут один интриган, всё велокабину изобретал

нееее велокабина - это как то не очень:)

[ЭлектроЧел]

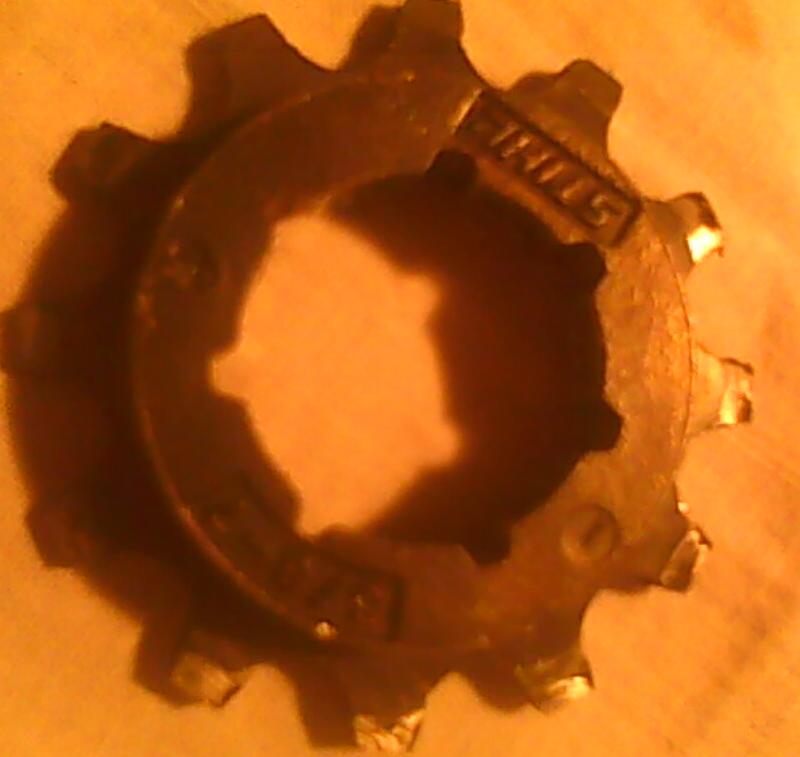

Сегодня установил звезду на пилу. пришлось с ней по возиться так как токарь выточил ее немного больше а сварщик когда варил много сварки наварил и пришлось подпиливать. Пилу заводил, звезду опробовал. Оцентровали ровно!И начал монтировать крепления на багажнике.

[ЭлектроЧел]

Вот сделал фотки установленной звезды на пиле и отдельно!

[Петрович]

На фотках не видно почти не чего, остается только догадываться.
К звездочке приварена какая-то втулка переходная?
Как она крепится на валу пилы?
будет ли держаться на валу под нагрузкой (когда колесо не в воздухе)?
какое будет передаточное соотношение (кол-во зубьев ведучей/кол-во зубьев ведомой)?
Как будет осуществляться плавный старт, а то спицам наступит... всё?
Куда будет крепиться двигатель?
Как будет натягиваться несиловая ветвь цепи?
Чувак, я за тебя болею! а-е!

[ЭлектроЧел]

На фотках не видно почти не чего, остается только догадываться.
К звездочке приварена какая-то втулка переходная?
Как она крепится на валу пилы?
будет ли держаться на валу под нагрузкой (когда колесо не в воздухе)?
какое будет передаточное соотношение (кол-во зубьев ведучей/кол-во зубьев ведомой)?
Как будет осуществляться плавный старт, а то спицам наступит... всё?
Куда будет крепиться двигатель?
Как будет натягиваться несиловая ветвь цепи?
Чувак, я за тебя болею! а-е!

На валу у пилы есть игольчатый подшипник, на него надевается барабан с зубчиками.на барабан с зубчиками установлена Штилевская звезда. у нее не зубья а углубления. К Штилевской звезде приварил выточенную звезду на заказ. надеюсь что сварка выдержит нагрузку. если нет - придется усиливать сварку.
передаточное соотношение: ведущая звезда 12 зубьев ведомая на колесе 48 между ними будет стоять редуктор у которого ведомая звезда от пилы 26 а ведущая на колесо 14. если будет много, придется на редуктор приваривать звезду на 38 зубьев. если и на 36 будет мало, то думаю о втором редукторе. на данный момент по моим расчетам передаточное соотношение 1:7.
Крепить буду на багажник. по идее должен выдержать.(пила 5,5кг. в магазе заверили, что до 20 кг выдерживает:) )
для натяжки цепей на редукторе предусмотрена регулировка : поворот на 120%
фотки не очень, так как недавно потерял свой телефон. купил на время китайскую хрень за 1500 с телевизором и камерой 0,3 мегапикселя

[Петрович]

...К Штилевской звезде приварил выточенную звезду на заказ....

В смысле самодельная фрезерованная звездочка на пиле будет? Этой детали нужна закалка, а то зубья сотрутся быстро.

[ЭлектроЧел]

...К Штилевской звезде приварил выточенную звезду на заказ....

В смысле самодельная фрезерованная звездочка на пиле будет? Этой детали нужна закалка, а то зубья сотрутся быстро.

да. закалять надо. потому что я ее когда подтачивал, вообще моментально зубья стирались.

[ЭлектроЧел]

Решил выложить фото самодельного редуктора. Данное устройство сделано из зап. частей от велосипеда. состоит: из задней втулки, трещетки Shimano, стяжки эксцентриковой и самодельных креплений, в которых предусмотрен поворот на 120 градусов.

[ondul]

Решил выложить фото самодельного редуктора. Данное устройство сделано из зап. частей от велосипеда. состоит: из задней втулки, трещетки Shimano, стяжки эксцентриковой и самодельных креплений, в которых предусмотрен поворот на 120 градусов.

- Смелое решение! - Типа, представление сферического коня в вакууме, а присутствующие должны срочно дорисовать недостающие детали сопряжения сего девайса с реалити - в воображении?

[ЭлектроЧел]

- Смелое решение! - Типа, представление сферического коня в вакууме, а присутствующие должны срочно дорисовать недостающие детали сопряжения сего девайса с реалити - в воображении?

в смысле? ни какого коня:) просто редуктор пока отдельно без установки. я щас жду колесо. как его привезу, буду все устанавливать и потом сделаю общее фото, без надобности сопряжения девайсов в воображении.

[ondul]

- Смелое решение! - Типа, представление сферического коня в вакууме, а присутствующие должны срочно дорисовать недостающие детали сопряжения сего девайса с реалити - в воображении?

в смысле? ни какого коня:) просто редуктор пока отдельно без установки. я щас жду колесо. как его привезу, буду все устанавливать и потом сделаю общее фото, без надобности сопряжения девайсов в воображении.

Смелое решение для редуктора, к которому ещё надо приспособить переключатель скоростей с натяжителем цепи...- и всё это под нагрузкой работающего двигателя мощностью 4-6 кВт !!!! ?
Хотел бы обратить внимание на вариант планетарки Шимано - "Альфине" - на 8 скоростей здесь:
viewtopic.php?f=19&t=18332
- там уже всё готово и нужно только поставить дополнительную звезду, да вращать ручку шифтера...
Кроме того, что планетарка, это - компактно и диапазон переключения - 3.15 - больше, чем 7 звёзд, с диапазоном переключения примерно 2-2.5 у представленного на фотке редуктора, не говоря о надёжности и защищённости системы переключения. - Открытый редуктор с цепным приводом за спиной - элемент повышенной опасности - типа развевающейся полы курточки захватит туда и... - неприятностей не избежать...
В случае с планетаркой, цепь легко закрыть защитным кожухом.
Возможно, ради науки, владелец планетарки её просто подарит?


p.s.
Подставка под ось редуктора на чудовищно слабеньком кронштейне, скрепленном к тому же болтиком, с возможностью свободного вращения по оси болтика...
- не дай бог поставить такую конструкцию в связке с бензопилой.... - не убеждает.

- Никаких одноболтовых соединений, с дополнительной степенью свободы, не должно быть!
В любом случае - следует попробовать сделать, для сравнения, фото редуктора с планетаркой!

[ЭлектроЧел]

Смелое решение для редуктора, к которому ещё надо приспособить переключатель скоростей с натяжителем цепи...- и всё это под нагрузкой работающего двигателя мощностью 4-6 кВт !!!! ?
Хотел бы обратить внимание на вариант планетарки Шимано - "Альфине" - на 8 скоростей здесь:
viewtopic.php?f=19&t=18332
- там уже всё готово и нужно только поставить дополнительную звезду, да вращать ручку шифтера...
Кроме того, что планетарка, это - компактно и диапазон переключения - 3.15 - больше, чем 7 звёзд, с диапазоном переключения примерно 2-2.5 у представленного на фотке редуктора, не говоря о надёжности и защищённости системы переключения. - Открытый редуктор с цепным приводом за спиной - элемент повышенной опасности - типа развевающейся полы курточки захватит туда и... - неприятностей не избежать...
В случае с планетаркой, цепь легко закрыть защитным кожухом.
Возможно, ради науки, владелец планетарки её просто подарит?


p.s.
Подставка под ось редуктора на чудовищно слабеньком кронштейне, скрепленном к тому же болтиком, с возможностью свободного вращения по оси болтика...
- не дай бог поставить такую конструкцию в сязке с бензопилой.... - не убеждает.

- Никаких одноболтовых соединений, с дополнительной степенью свободы, не должно быть!
В любом случае - следует попробовать сделать, для сравнения, фото редуктора с планетаркой!

под планетаркой подразумевается переключатель скоростей? просто я немного не в курсе терминологии.по поводу переключения скоростей:планировалось поставить переключатель скорости он же будет натяжителем цепи в плюс к тому что редуктор подвижный.
а на счет кронштейнов на редукторе - я тоже об этом думал, что конструкция немного не надежна из-за соединительных болтов. буду думать.

[ondul]

под планетаркой подразумевается переключатель скоростей? просто я немного не в курсе терминологии.по поводу переключения скоростей:планировалось поставить переключатель скорости он же будет натяжителем цепи в плюс к тому что редуктор подвижный.
а на счет кронштейнов на редукторе - я тоже об этом думал, что конструкция немного не надежна из-за соединительных болтов. буду думать.

По поводу планетарки можно просветиться здесь:
http://www.velobig.ru/Shimano378.shtml
http://www.velobig.ru/ShimanoKit8.shtml
http://www.velobig.ru/NexusServis8.shtml
Редуктор имеет систему управления, сопряжённую с 8-ми позиционным шифтером.


Полный комплект стоит недорого - около 5 штук.
